وایرشو

سیم‌های افشان به دلیل حاوی رشته‌های مسی پراکنده و فراوان، هنگام نصب با خطر برق‌گرفتگی روبرو می‌شوند. به همین دلیل، از سرسیم یا وایرشو به عنوان یک ابزار اساسی در سیم‌کشی استفاده می‌شود. استفاده از وایرشو نه تنها کار را تمیز و مرتب‌تر می‌کند، بلکه امنیت بیشتری در حین کار فراهم می‌کند. برای اتصال‌های سریع، از سرسیم‌های روکش دار بهره گرفته می‌شود. وایرشو به گونه‌ای روی سرسیم نصب می‌شود که قسمت عایق آن بر روی قسمت عایق سیم و قسمت هادی آن بر روی قسمت لخت سیم قرار می‌گیرد. سپس با استفاده از ابزار پرس مخصوص، این سرسیم فشرده می‌شود تا اتصال مطمئنی بین وایرشو و سیم برقرار گردد.

سر سیم” یا “وایرشو” (Wire Lug) محصولی  هستند که برای اتصال سیم‌ها به تجهیزات الکتریکی و الکترونیکی به کار می‌روند. این اتصالات برای انتقال جریان الکتریکی از یک نقطه به نقطه دیگر، معمولاً از یک سیستم به سیستم، مورد استفاده قرار می‌گیرند.

سرسیم ها (Wire Lugs) به طور معمول از جنس مواد مختلفی مانند آلومینیوم یا مس تولید می‌شوند و دارای سوراخ‌ها یا پایه‌هایی هستند که سیم‌ها را در آنها جا داده و با استفاده از اتصالات مناسب فشرده می‌شوند. این اتصالات به ایمنی و کارایی اتصالات الکتریکی کمک می‌کنند.

انواع وایرشو های روکش دار
انواع وایرشو های روکش دار

کاربرد وایرشو درتابلو سازی :

برای اتصال سریع و قوی یک سیم به یک سلول ترمینال، از سرسیم های روکش دار بهره می‌بریم. وظیفه سرسیم در اینجا این است که بر روی سر سیم قرار گیرد به نحوی که قسمت روکش سرسیم روی عایق سیم قرار گیرد و قسمت هادی آن بر روی بخش برهنه سیم که قرار است زیر ترمینال قرار بگیرد. سپس با استفاده از یک ابزار پرس مناسب (با توجه به ابعاد و نوع وایرشو)، وایرشو به دقت فشرده می‌شود تا اتصال محکم و قابل اعتمادی بین سرسیم و سیم برقرار گردد. در مرحله بعد، برای اتصال نهایی سیم به ترمینال، کافی است بدنه هادی وایرشو را در سلول ترمینال مورد نظر قرار داده و پیچ بگذاریم.

از مزایای اصلی استفاده از وایرشو در سیم کشی، موارد زیر می‌توانند به عنوان نقاط قوت آن ذکر شوند:

  • اتصال مطمئن تر سیم به ترمینال: وایرشو ها با ایجاد اتصال محکم بین سیم و ترمینال، اطمینان از انتقال بهینه برق را فراهم می‌کنند.
  • ایمنی بالاتر عایق کاری سیم: با استفاده از سرسیم، حاصل از روکش عایق، سیم از خطرات عایق کاری محافظت می‌شود.
  • عدم نیاز به استفاده از چسب برق: در مقایسه با روش‌های دیگر، استفاده از سرسیم ها نیاز به چسب برق را از بین می‌برد.
  • سرعت کار بالاتر: نصب وایرشوها به سرعت و به راحتی انجام می‌شود، که موجب افزایش کارایی در پروسه نصب می‌شود.

انواع وایرشوهای روکش دار:

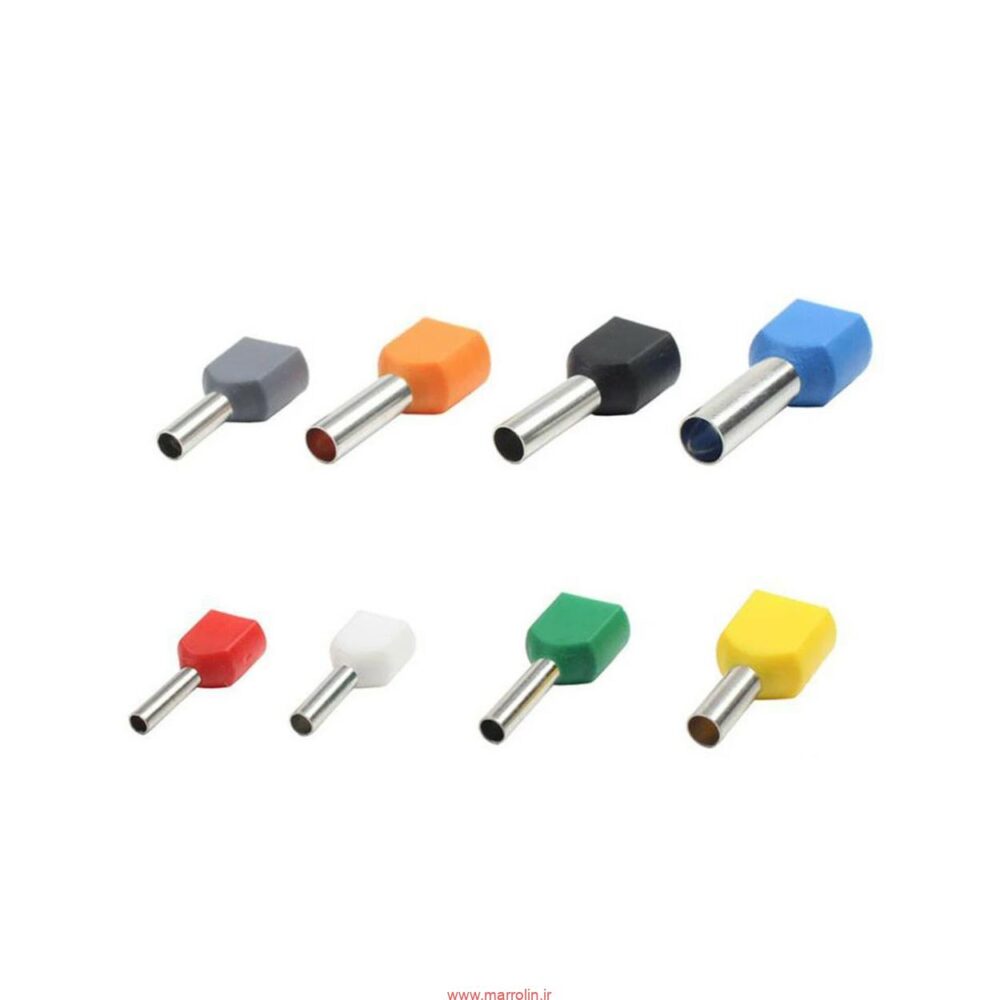

۱. وایرشوهای دوبل روکش دار (TE):

وایرشو های دوبل روکش دار (TE)
سرسیم های دوبل روکش دار (TE)
  • ورودی دو سیم به صورت همزمان را پشتیبانی می‌کند.
  • قیفی شکل برای آسانی در قرار گیری سیم طراحی شده است.

۲. وایرشوهای تکی روکش دار (E):

۲ – وایرشو های تکی روکش دار (E)
۲ – سرسیم های تکی روکش دار (E)
  • ورودی یک سیم را پشتیبانی می‌کند.
  • قیفی شکل برای آسانی در قرار گیری سیم طراحی شده است.
  • سرسیم های حلقوی روکش دار (RV)
    سرسیم های حلقوی روکش دار (RV)

۳. سرسیم‌های حلقوی روکش دار (RV):

سرسیم های دو شاخ روکش دار (SV)
سرسیم های دو شاخ روکش دار (SV)



  • برای اتصال سیم به پیچ هادی استفاده می‌شود.
  • روکش سرسیم به صورت قیفی شکل برای آسانی در قرار گیری سیم طراحی شده است.

۴. سرسیم‌های دو شاخ روکش دار (SV):

سرسیم های دو شاخ روکش دار (SV)
سرسیم های دو شاخ روکش دار (SV)
  • بدون نیاز به باز کردن کامل پیچ، برای اتصال سیم به پیچ هادی استفاده می‌شود.

۵. سرسیم‌های سوزنی روکش دار (PTV):

سرسیم‌های سوزنی روکش دار (PTV):
سرسیم‌های سوزنی روکش دار (PTV):
  • برای جلوگیری از صدمه دیدن سیم در حالت داخل شدن مستقیم به سلول ترمینال و بستن پیچ ترمینال بر روی سیم استفاده می‌شود.

۶. سرسیم‌های فیشی نری روکش دار (MDD):

سرسیم های فیشی نری روکش دار (MDD)ر
سرسیم های فیشی نری روکش دار (MDD)
  • برای اتصال موقت دو سیم به یکدیگر، بدون نیاز به ابزار اضافی.

۷. سرسیم‌های فیشی مادگی روکش دار (FDD):

سرسیم های فیشی مادگی روکش دار (FDD)
سرسیم های فیشی مادگی روکش دار (FDD)
  • برای اتصال موقت دو سیم به یکدیگر با امکان جدا شدن

سرسیم‌های رابط (BV):

سرسیم‌های رابط به عنوان ابزاری برای اتصال دائمی دو سیم به یکدیگر یا افزایش طول دو سیم جهت رسیدن به یکدیگر مورد استفاده قرار می‌گیرند. این نوع سرسیم‌ها از روکش روکش دار به صورت قیفی برخوردار هستند تا از داخل شدن مقدار کافی سیم و ایجاد اتصال مطمئن بین آنها اطمینان حاصل شود.

مزایا استفاده  از سرسیم :

  • اتصال دائمی: سرسیم‌های رابط برای اتصال دائمی بین دو سیم به یکدیگر طراحی شده‌اند، که امکان انتقال پایدار برق را فراهم می‌کند.
  • افزایش طول سیم: این سرسیم‌ها می‌توانند برای افزایش طول دو سیم به یکدیگر مورد استفاده قرار گیرند که در برخی مواقع بسیار مفید است.
  • قابلیت قرار گیری در قیف: روکش قیفی سرسیم‌ها به آسانی این امکان را فراهم می‌کند که سیم‌ها به داخل سرسیم برخوردار از روکش قرار گیرند.

به کمک سرسیم‌های رابط، اتصالات دائمی و مطمئنی بین سیم‌ها برقرار می‌شود و از این ابزار در توسعه و پیشرفت پروژه‌های مختلف، به ویژه در زمینه‌های برق و الکترونک، بهره‌مندیم.
