یکی از روش‌های مهم در اتصال کابل‌ها یا سیم‌ها به یکدیگر یا به هادی دیگر است. این کار به منظور ایجاد اتصال محکم و پایدار بین موارد مورد نظر صورت می‌گیرد.

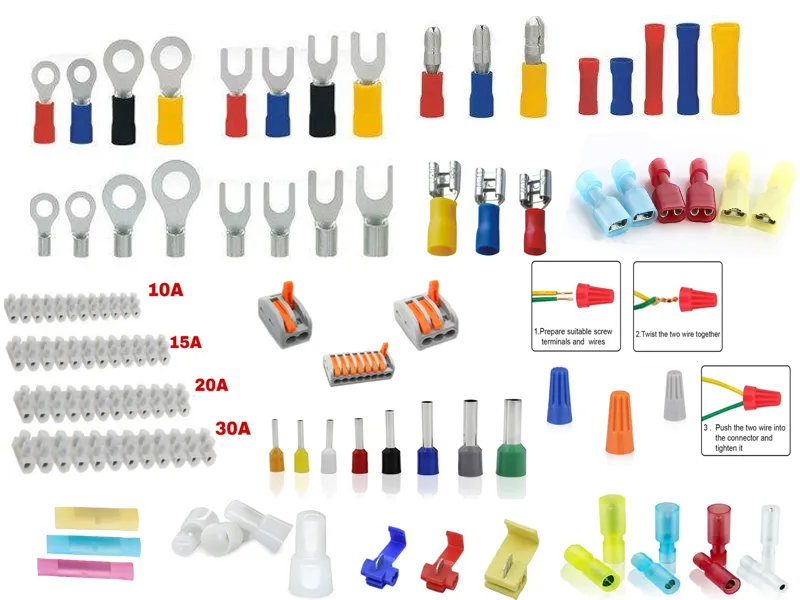

انواع سرسیم
- وایرشو:وایرشو یک نوع سرسیم است که برای اتصالات الکتریکی مورد استفاده قرار می‌گیرد. معمولاً دارای پوششی از جنس پلاستیک یا لاستیک بر روی مفصل‌ها است.
- گرد:سرسیم گرد نیز برای اتصالات الکتریکی به کار می‌رود. این نوع سرسیم دارای شکل گرد و عمدتاً برای اتصالاتی با طراحی‌های خاص به کار می‌رود.
- دوشاخ:سرسیم دوشاخ به دو سر دارای اتصالات برای اتصال به دو نقطه یا دستگاه مختلف اشاره دارد.
- سوزنی:این نوع سرسیم دارای سوزن‌های نازک است که برای اتصال به سطوح کوچک یا پایه‌های نرم‌افزاری مورد استفاده قرار می‌گیرد.
- کولری:سرسیم کولری برای انتقال حرارت به کار می‌رود و در سیستم‌های خنک‌کننده، افزودنی‌های الکتریکی یا تجهیزات الکترونیکی استفاده می‌شود.
- برنجی:سرسیم برنجی معمولاً از آلیاژهای برنج یا مس تشکیل شده است و برای اتصالات الکتریکی در محیط‌های خاص مانند مقاومت در برابر اکسیداسیون به کار می‌رود.
- کابلشو:این نوع سرسیم برای محافظت و مرتب‌سازی کابل‌ها به کار می‌رود.
- موف:سرسیم موف برای اتصالات الکتریکی در تجهیزات صوتی و تصویری، مانند اتصالات اسپیکرها، استفاده می‌شود.
- کانکتور (کورکن):کانکتورها یا کورکن‌ها اتصالات استانداردی هستند که برای اتصال دستگاه‌های الکتریکی به یکدیگر یا به سیستم‌های الکتریکی به کار می‌روند
وایرشو تکی روکش دار
وایرشو یک نوع سرسیم است که دارای روکش بر روی تکه مفصل فلزی آن می‌باشد. شکل ظاهری این وایرشو به صورت یک لوله است، که در نقطه ورودی سیم، یک بخش پلاستیکی وجود دارد.
برای وصل کردن سیم با وایرشو، ابتدا سیم را به اندازه کافی نازک می‌کنیم و سپس طرف پلاستیکی آن را داخل وایرشو قرار می‌دهیم. در این فرآیند، بخش‌های مسی سیم به دقت در داخل بخش فلزی وایرشو قرار گرفته و با استفاده از پرس وایرشو فشرده می‌شوند. این کار باعث ایجاد یک اتصال فیزیکی قوی بین سیم و وایرشو می‌شود، به گونه‌ای که قسمت مسی سیم درون لوله فلزی قرار گیرد و بخشی از روکش سیم هم درون قسمت پلاستیکی قرار بگیرد.
وایرشوها عمدتاً در زیر ترمینال‌ها و داخل کلیدهای پریز مورد استفاده قرار می‌گیرند. در این مکان، قسمت انتهایی رزوه پیچ بر روی وایرشو قرار می‌گیرد و با تنظیم پیچ بر روی بخش فلزی وایرشو، فشاری به وجود می‌آید و اتصال محکمی بین دو سطح ایجاد می‌شود.
وایرشوها با توجه به ابعاد سیم طراحی شده‌اند و هر یک از این ابعاد دارای رنگهای مشخصی هستند. این رنگبندی بر اساس استاندارد DIN آلمان در ایران اعمال می‌شود.
جنس بخش فلزی وایرشو از مس با خلوص 99.95 درصد است و با استفاده از فرآیند قلع آبکاری پوشش داده می‌شود. این پوشش قلع از اکسیداسیون مس در معرض هوا و رطوبت جلوگیری می‌کند.
بخش پلاستیکی این محصول از مواد PVC ساخته شده است و باید خصوصیت مقاومت در برابر شعله ور را نیز دارا باشد. این محصول به صورت بسته‌بندی 100 عددی در بازار عرضه می‌شود
وایرشو دوبل روکش دار
وایرشو دوبل روکش دار دارای یک بخش پلاستیکی به شکل مخروطی است، که در آن دو سیم با اندازه یکسان همزمان قرار می‌گیرند. قسمت فلزی وایرشو دوبل به گونه‌ای طراحی شده است که نسبت به ابعاد وایرشو، هر دو سیم با ابعاد یکسان همزمان درون آن قرار گیرند. با استفاده از پرس وایرشو، این دو سیم فشرده شده و اتصال محکم و ناپاره‌ای بین سیم و وایرشو ایجاد می‌شود.
وایرشوها عمدتاً در زیر ترمینال‌ها و داخل کلیدهای پریز مورد استفاده قرار می‌گیرند. در این مکان، قسمت انتهایی رزوه پیچ بر روی وایرشو قرار می‌گیرد و با سفت کردن پیچ بر روی بخش فلزی وایرشو، فشار وارد شده و یک اتصال محکم و پیوسته بین دو سطح ایجاد می‌شود.
وایرشوها بر اساس ابعاد سیم طراحی شده‌اند و هر یک از این ابعاد دارای رنگهای خاصی هستند. این رنگبندی در ایران به اساس استاندارد DIN آلمان اجرا می‌شود.
جنس بخش فلزی وایرشو از مس با خلوص 99.95 درصد است و با استفاده از فرآیند قلع آبکاری پوشش داده می‌شود. این پوشش قلع از اکسیداسیون مس در تماس با هوا و رطوبت جلوگیری می‌کند.
قسمت پلاستیکی این محصول از مواد PVC ساخته شده است و باید دارای خصوصیت مقاومت در برابر شعله ور شدن در مقابل گرما باشد. این محصول به صورت بسته‌بندی 100 عددی در بازار عرضه می‌شود
وایرشو بدون روکش، یک نوع سرسیم است که بخش پلاستیکی را ندارد و تنها قسمت فلزی آن در دسترس قرار می‌گیرد. در این حالت، قسمت های سیم داخل قسمت فلزی قرار می‌گیرند و با استفاده از پرس وایرشو، فشرده می‌شوند تا اتصال فیزیکی محکم و بی‌پاره بین سرسیم و سیم ایجاد گردد.
در این نوع وایرشو، تنها یک اتصال (تکی) وجود دارد؛ زیرا در حالتی که بخش پلاستیکی حاضر نیست، برای استفاده همزمان از دو سیم هم اندازه کافی است که هر دو سیم داخل قسمت فلزی قرار گیرند و با اعمال فشار مناسب، به درستی پرس شوند. با عدم وجود بخش پلاستیکی، سایز سیم مورد استفاده اهمیتی ندارد و تطابق سایز آن با سایز وایرشو الزامی نیست.
وایرشوها بیشتر در زیر ترمینال‌ها و داخل کلیدهای پریز به کار می‌روند. در این مکان، قسمت انتهایی رزوه پیچ بر روی وایرشو قرار می‌گیرد و با سفت کردن پیچ بر روی قسمت فلزی وایرشو، فشار وارد شده و اتصال محکم و کامل سطحی ایجاد می‌شود.
وایرشوها بر اساس ابعاد سیم طراحی شده‌اند و جنس قسمت فلزی آنها از مس با خلوص 99.95 درصد است. این قسمت فلزی با استفاده از روش قلع آبکاری پوشش داده می‌شود تا از اکسیداسیون مس در معرض هوا و رطوبت جلوگیری کند. این محصول در بسته‌بندی‌های 100 عددی در بازار موجود است
سرسیم گرد حلقوی
سرسیم گرد (حلقوی) یک نوع سرسیم است که برای اتصال صحیح و محکم کردن سیم به پیچ هادی مورد استفاده قرار می‌گیرد. برای نصب سرسیم گرد، ابتدا پیچ یا مهره ترمینال را به‌طور کامل باز می‌کنیم و سرسیم را در داخل مکان قرار گیری پیچ می‌نهیم. سپس پیچ را در جای خود بسته و محکم می‌کنیم.
در انتهای سرسیم گرد، قسمت پلاستیکی به صورت قیفی طراحی شده است که سیم به‌طور مطمئن و مناسب در جای خود قرار می‌گیرد. با استفاده از پرس سرسیم، سیم به‌طور محکم فشرده می‌شود و اتصال محکم و ناپاره‌ای فیزیکی ایجاد می‌شود.
این نوع سرسیم به خصوص برای ترمینال‌هایی مناسب است که می‌توان پیچ یا مهره آن را به‌طور کامل باز کرده و پیچ را درون سرسیم قرار داده، سپس آن را محکم در سر جای خود قرار داد. بیشترین کاربرد آن در ترمینال‌هایی است که پیچ ثابت بوده و مهره باز می‌شود، به عنوان مثال ترمینال‌های موجود بر روی الکتروموتورها.
محل پیچ‌گیر سرسیم گرد در اندازه‌های مختلف طراحی شده است تا با توجه به سایز پیچ، کاربر بتواند از آن استفاده کند
درباره کابلشو:
پایانه‌های آلومینیومی کابلشو از میله‌های آلومینیومی جامد ساخته می‌شوند، با استفاده از آلومینیوم با رسانایی بالا که به میزان 99.6٪ خالصی دارد. تیغه‌های کابلشو از مواد جامد ساخته شده‌اند و برای استفاده در فضای باز مناسب هستند، به علت مهر و موم شدن انتهای کف دست. لوگ‌های آلومینیومی با ترکیبات اتصال‌دهنده در بشکه‌ها عرضه می‌شوند و با درپوش انتهایی مهر و موم می‌شوند. اندازه‌های استانداردی برای کابلشو وجود دارند اما ما قادر به تولید آنها بر اساس نیاز مشتریان هستیم. خوردگی کابل‌های آلومینیومی با قالب‌های شش‌گوش و آماده‌سازی معمولاً انجام می‌شود.
به هر حال، بندهای مسی بهتر از حالت‌های مختلف دیگر هستند. این تیغه‌ها به دلیل کمی گران‌تر بودن نسبت به گیره‌های آلومینیومی، معمولاً در هر سیستم سیم‌کشی مورد استفاده قرار می‌گیرند. نوآوری‌های مرتبط با بندهای آلومینیومی در حال انجام است و آنها را به اندازه گیره‌های مس ایمن و راحت می‌کند.
تیغه‌های آلومینیومی با یک لایه میانی از پوشش مسی برای محافظت در برابر خوردگی قلع بندی شده‌اند و در انتها به داخل بشکه پخ می‌شوند تا به راحتی وارد بشکه شوند.
بشکه داخلی لگ دارای ترکیب آنتی اکسیدانی است که تشکیل اکسیدهای ناشی از داخل را کاهش می‌دهد و به برقراری ارتباط بهتر پس از چین‌دادن تیغه با هادی کمک می‌کند. با این حال، تیغه‌های آلومینیومی با علامت AL9CU در UL عرضه می‌شوند که برای سیستم 90 درجه سانتی‌گراد رتبه‌بندی شده‌اند.
