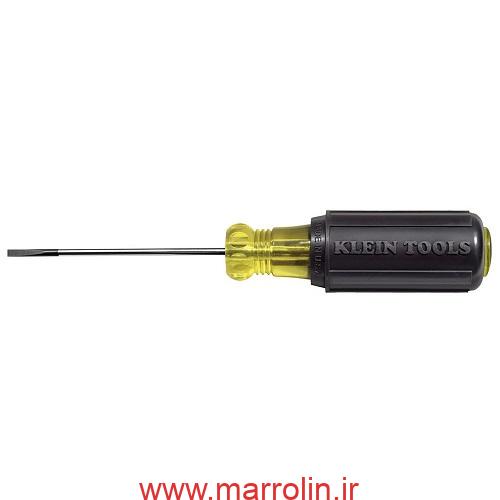

پیچ گوشتی ترمینالی
پیچ گوشتی ترمینالی
تماس بگیرید
پرس سرسیم هیدرولیک|دستگاه پرس سیم|پرس کابلشو هیدرولیک
پرس سرسیم هیدرولیک|دستگاه پرس سیم|پرس کابلشو هیدرولیک
تماس بگیرید
سرسیم برنجی|سرسیم|سرسیم گرد
سرسیم برنجی|سرسیم|سرسیم گرد
تماس بگیرید
پرس سر سیم
پرس سر سیم
تماس بگیرید
قیچی هیدرولیک|دستگاه قیچی هیدرولیک|قیچی های نجات (کاتر)
قیچی هیدرولیک|دستگاه قیچی هیدرولیک|قیچی های نجات (کاتر)
تماس بگیرید

نقد و بررسی تخصصی پرس سرسیم پرچمی

سه پارامتر در یک اتصال امن و مطمئن سیم به اتصالات (ترمینال) مورد نیاز است:

۱) سیم مناسب
۲) اتصال دهنده (ترمینال، از قبیل سرسیم، وایرشو، کابلشو) مناسب
۳) اتصال کامل و نا گسستنی بین ترمینال و سیم

اگر تنها یکی از این سه پارامتر در یک اتصال دیده نشود، نتیجه آن اتصالی ناقص است که صدمات جبران نا پذیری به سیم، تجهیزات اصلی مدار (مانند کلید ها، تجهیزات اندازه گیری، …)، و حتی اشتعال به دلیل تلفات برق به صورت گرما در محل اتصال می شود.
در بین سه پارامتر عنوان شده، پارامتری که به دلیل نا ملموس بودن آن نسبت به دو پارامتر دیگر کمتر مورد توجه قرار می گیرد، کیفیت اتصال بین سیم و ترمینال می باشد. برقراری اتصال کامل و محکم سیم به ترمینال در سیم کشی بسیار حیاتی است، و حتی با استفاده از با کیفیت ترین سیم و ترمینال با ظرفیت آمپری بالا تر از حد نیاز، اما اتصال فیزیکی نا مناسب بین این دو، نتیجه کلی اتصالی ناقص است. اتصال ناقص نیز در یک مدار برقی یعنی مدار معیوب و تحت الشعاع قرار گرفتن سیم ها و کلیه تجهیزات در مسیر آن.

اتصال بین ترمینال و سیم یا از طریق جوش دادن اتصال به سیم برقرار می گردد، و یا از طریق پرس ترمینال به سیم. لیکن اخیرا روش جوش به دلیل گران بودن، و همچنین دشواری هایی که انجام آن دارد بسیار کم استفاده شده است، و در حال حاضر، عموما از روش پرس جهت اجرای اتصالات در سیم کشی استفاده می شود.

سناریوی کامل اتصال ترمینال به سیم از طریق روش پرس به شرح زیر است:
پس از برش سیم به وسیله «سیم چین »، قسمتی از روکش سیم (مقدار آن بسته به مدل و سایز ترمینالی که قرار است به سیم متصل گردد دارد) توسط «ابزار سیم لخت کن» از هادی سیم جدا می گردد. سپس، قسمت برهنه و هادی سیم در محفظه ترمینال قرار می گیرد و توسط ابزار پرس مکانیکی و قالب مناسب آن نوع و سایز ترمینال، نیروی کافی بر قسمت هادی ترمینال اعمال می گردد تا قسمت هادی ترمینال و سیم به شکل قالب مورد استفاده در ابزار پرس مورد دفرمگی قرار گیرند و اتصال همگن و نا گسسستنی بین سیم و ترمینال ایجاد گردد.

پرس سرسیم پرچمی

مختص سرسیم های برنجی بدون روکش و سرسیم های برنجی آهنی

ساخت کشور تایوان

شناسه کالا:۰۵FL-AP

سه پارامتر در یک اتصال امن و مطمئن سیم به اتصالات (ترمینال) مورد نیاز است:

۱) سیم مناسب
۲) اتصال دهنده (ترمینال، از قبیل سرسیم، وایرشو، کابلشو) مناسب
۳) اتصال کامل و نا گسستنی بین ترمینال و سیم

اگر تنها یکی از این سه پارامتر در یک اتصال دیده نشود، نتیجه آن اتصالی ناقص است که صدمات جبران نا پذیری به سیم، تجهیزات اصلی مدار (مانند کلید ها، تجهیزات اندازه گیری، …)، و حتی اشتعال به دلیل تلفات برق به صورت گرما در محل اتصال می شود.
در بین سه پارامتر عنوان شده، پارامتری که به دلیل نا ملموس بودن آن نسبت به دو پارامتر دیگر کمتر مورد توجه قرار می گیرد، کیفیت اتصال بین سیم و ترمینال می باشد. برقراری اتصال کامل و محکم سیم به ترمینال در سیم کشی بسیار حیاتی است، و حتی با استفاده از با کیفیت ترین سیم و ترمینال با ظرفیت آمپری بالا تر از حد نیاز، اما اتصال فیزیکی نا مناسب بین این دو، نتیجه کلی اتصالی ناقص است. اتصال ناقص نیز در یک مدار برقی یعنی مدار معیوب و تحت الشعاع قرار گرفتن سیم ها و کلیه تجهیزات در مسیر آن.

اتصال بین ترمینال و سیم یا از طریق جوش دادن اتصال به سیم برقرار می گردد، و یا از طریق پرس ترمینال به سیم. لیکن اخیرا روش جوش به دلیل گران بودن، و همچنین دشواری هایی که انجام آن دارد بسیار کم استفاده شده است، و در حال حاضر، عموما از روش پرس جهت اجرای اتصالات در سیم کشی استفاده می شود.

سناریوی کامل اتصال ترمینال به سیم از طریق روش پرس به شرح زیر است:
پس از برش سیم به وسیله «سیم چین »، قسمتی از روکش سیم (مقدار آن بسته به مدل و سایز ترمینالی که قرار است به سیم متصل گردد دارد) توسط «ابزار سیم لخت کن» از هادی سیم جدا می گردد. سپس، قسمت برهنه و هادی سیم در محفظه ترمینال قرار می گیرد و توسط ابزار پرس مکانیکی و قالب مناسب آن نوع و سایز ترمینال، نیروی کافی بر قسمت هادی ترمینال اعمال می گردد تا قسمت هادی ترمینال و سیم به شکل قالب مورد استفاده در ابزار پرس مورد دفرمگی قرار گیرند و اتصال همگن و نا گسسستنی بین سیم و ترمینال ایجاد گردد.

 ابزار پرس نیمه اتوماتیک (SCT)

پرس سرسیم پرچمی

ابزار پرس نیمه اتوماتیک، چهت پرس انواع اتصالات به سیم استفاده می گردد. این ابزار، دارای عملکرد چرخ دنده ای (ratchet mechanism) جهت حرکت اهرم ها تنها در یک مسیر هنگام بستن آنها به منظور پرس ترمینال، و قابلیت خلاصی کامل اهرم ها جهت باز شدن ابزار و قالب ها پس از انجام پرس (disengage option) می باشد. طراحی قالب این نوع ابزار ها، از نوع قالب های باز می باشد، بدین معنی که قالب ها دو تکه (سمبه و ماتریس) می باشند و پس از انجام پرس، کام از یکدیگر جدا می گردند. قالب های تعبیه شده بر روی ابزار، به واسطه پیچ نصب گردیده اند. بنابراین، امکان تعویض قالب ها از روی فک های متحرک به سهولت امکان پذیر می باشد.

پرس سرسیم پرچمی

جنس قسمت فلزی ابزار از فولاد کربن دار C45 ، با آبکاری موسوم به آبکاری آلکالاین (قلیایی) می باشد. از مزیت این نوع آبکاری، عدم از بین رفتن و یا حتی خش
برداشتن بدنه ابزار در اثر ضربه، زمین افتادن، و یا تماس اجسام نوک تیز به آن می باشد. جنس قالب ها نیز از فولاد کربن دار C45 و با آبکاری کروم می باشد.
سطوح قالب ها کام صیقلی و پولیش-شده می باشند، که این امر موجبات خروج راحت قطعه از قالب پس از انجام پرس را فراهم می سازد. دسته ابزار از جنس ترموپلاستیک (TPR) می باشد. از مزایای این جنس دسته علاوه بر عایق بودن کامل آن در برابر الکتریسیته، عدم تعرق دست اپراتور در تماس با آن می باشد. طراحی ارگونومی و جنس لطیف دسته ابزار، امکان استفاده از ابزار به صورت مکرر و پیوسته، با کمترین آزار به دست اپراتور را میسر می سازد. کلیه اجزاء استفاده شده در ابزار، شامل فنر ها، اهرم ها، چرخ دهنده ها، و پیچ ها از مرغوب ترین مواد ساخته شده است، تا کمترین نیروی لازم جهت انجام پرس، و بیشترین طول عمر ابزار را تضمین نماید. جهت طول عمر بیشتر ابزار، قبل از بسته بندی، کلیه چرخ دنده ها روغن کاری شده اند.
