گلند فلزی

گلند فلزی استاندارد رزوه Panzergewinde (DIN 40430) :

استاندارد رزوه: Panzergewinde (DIN 40430)

جنس:

  • بدنه از برنج (BS 2874 CZ121 Pb3) با روکش نیکل.
  • واشر از جنس استیل.
  • واشر محافظ کابل از نئوپرن خود خاموش شونده.

درجه حرارت کاری:

  • مقاومت در برابر حرارت لحظه‌ای تا ۱۲۰ درجه سانتیگراد.
  • دمای متغیر در بازه زمانی طولانی مدت از -۴۰ تا +۱۰۰ درجه سانتیگراد.

درجه حفاظت:

  • IP68.

این مشخصات نشان‌دهنده جزئیات جنسی، ویژگی‌های حرارتی، و درجه حفاظت این استاندارد رزوه می‌باشد

گلند های فلزی کابل ساخته شده از برنج (نیکل اندود شده) و فولاد ضد زنگ قوی هستند گلند فلزی برای استفاده صنعتی بسیار مناسب هستند. مجموعه ای عظیم برای راه حل های معمول و غیر معمول موجود است. استفاده بی‌دردسر از مواد با کیفیت بالا، کیفیت فوق‌العاده این کابل‌ها را تضمین می‌کند

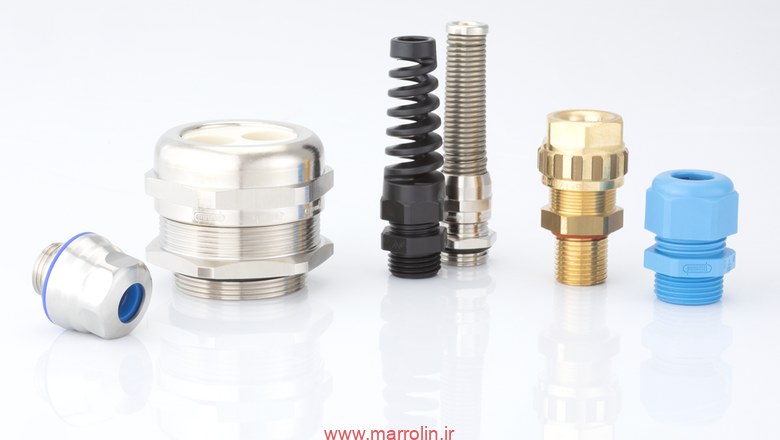

گلند های فلزی کابل

گلند کابل فلزی، از جنس برنج ساخته شده و با یک روکش نیکل تحت پوشش جنس برنجی قرار دارد. این نوع گلند، به طور گسترده در صنایع مختلف مانند ماشین‌آلات، نیروی دریایی و کارخانجات به کار می‌رود. مقاومت دمایی و فشاری قابل توجهی دارد و قادر است در دماهای بین -40 تا 120 درجه سانتی گراد عمل کند.

در زمینه گلند‌ها، دو استاندارد معمولی که بر اساس استاندارد Anzergewinde آلمان طراحی و ساخته شده‌اند عبارتند از:

  1. استاندارد متریک (M): در استاندارد متریک، اندازه‌گیری اندازه گلند‌ها به صورت متری صورت می‌گیرد. به این معنا که اندازه‌ها و ابعاد به واحد متری اعلام می‌شوند. این استاندارد بر اساس سیستم متریک و ابعاد استاندارد اروپایی تنظیم شده است.
  2. استاندارد PG: استاندارد PG یک سیستم شماره‌گذاری است که در اصل برای تعیین ابعاد و اندازه‌های گلند‌ها به کار می‌رود. عدد PG مرتبط با اندازه مشخصی از گلند را نشان می‌دهد. این استاندارد به ویژه در صنعت الکتریک و الکترونیک برای گلند‌ها و آب‌گره‌ها به کار می‌رود.

استفاده از استانداردهای متریک و PG به عنوان معیارهای طراحی و ساخت گلند‌ها، تطابق و تبادل‌پذیری در تجهیزات مختلف را تسهیل می‌کند.

انواع گلند کابل بر اساس جنس

1- گلند پلاستیکی: گلند پلاستیکی از مواد پلاستیکی ساخته شده است و برخی از نمونه‌ها دارای روکشهای مقاوم در برابر عوامل محیطی مانند اشعه UV و تغییرات دمایی هستند. این گلندها به خاطر سبک بودن و عدم هدررفت جریان الکتریکی به دلیل عدم هادیت الکتریکی مواد پلاستیکی، در برخی از موارد مورد استفاده قرار می‌گیرند.

2- گلند فلزی (گلند برنجی با ابکاری نیکل): گلند فلزی از جنس برنج تهیه شده و با استفاده از روکش نیکل، افزایش مقاومت به عوامل خوردگی و زیبایی ظاهری آن را افزایش می‌دهد. این نوع گلند، به علت مقاومت دمایی و فشاری مناسب، در برنامه‌های گسترده‌ای از جمله ماشین‌آلات، نیروی دریایی و کارخانجات استفاده می‌شود. دارای توانایی کار در دماهای متنوع از -40 تا 120 درجه سانتی‌گراد است.

انواع گلند فلزی از لحاظ نوع رزوه

  1. گلند PG:
    • توضیح: استاندارد PG (Panzer Gewinde) مختص صنعت الکترونیک و الکتریک است و بر اساس سیستم شماره‌گذاری ابعاد مشخصی از گلند‌ها ارائه می‌شود.
    • استفاده: از این گلندها برای نصب و حفاظت کابل‌ها در تجهیزات الکترونیکی و الکتریکی استفاده می‌شود.

2- گلند متریک

  1. 2 .گلند متریک (M):
    • توضیح: این گلندها بر اساس سیستم متریک ابعاد خود را مشخص می‌کنند و در زمینه‌های مختلفی از جمله ساخت ماشین، ساختمان‌ها و صنایع مورد استفاده قرار می‌گیرند.
    • استفاده: این گلندها به خصوص در مواردی که ابعاد متریک مورد نیاز هستند، مورد استفاده قرار می‌گیرند.

3- گلند NPT

  1. 3. گلند NPT:
    • توضیح: استاندارد NPT (National Pipe Thread) برای گلندها و اتصالات لوله‌ها مورد استفاده قرار می‌گیرد و به عنوان استانداردی ایالات متحده تعیین شده است.
    • استفاده: این گلندها به ویژه در صنایع گاز و سیالات، هواگازها، و سایر تجهیزات لوله‌کشی استفاده می‌شوند.

4.گلند آرموردار

  1. 4.گلند آرموردار:
    • توضیح: این گلندها معمولاً دارای یک آرمور (پوشش محافظ) هستند که به کابل‌ها در برابر خطرات فیزیکی و مکانیکی مانند فشار، خوردگی و ضربه محافظت می‌کند.
    • استفاده: در محیط‌هایی که نیاز به حفاظت اضافی برای کابل‌ها در برابر خطرات محیطی دارند، مانند صنایع سنگین و ساختمان‌های صنعتی.

گلند ضد انفجار

  1. 5.گلند ضد انفجار:
    • توضیح: این گلندها طراحی شده‌اند تا در محیط‌های خطرناک که احتمال انفجار وجود دارد، ایمنی را افزایش دهند.

استفاده: در صنایع نفت و گاز، صنایع شیمیایی، معادن، و سایر محیط‌های خطرناک برای جلوگیری از انفجار و ایمنی کارکنان.





گلند فلزی
گلند فلزی
ویژگی مشخصه
نام محصول HSK-M
ساختار برنج با روکش نیکل
انواع متریک-طول، PG، PG.-طولانی، NPT، متریک
درج گیره پلی آمید V0 مطابق UL94
مواد برنج با روکش نیکل، برنج با اندود نیکل (بدون سرب)
اورینگ مواد NBR
کلاس حفاظتی IP68 – 10bar/30min، IP 69 K
مهر NBR
محدوده دما -40 درجه سانتیگراد تا +100 درجه سانتیگراد
تایپ رتبه بندی توسط 4، 4X، 6، UL 50E
گونه متریک طولانی، PG، PG.-طول، NPT، متریک



گلند فلزی لوله کابل برای کاربردهای شیمیایی و دمای بالا ساخته شده از برنج با روکش نیکل
گلند فلزی
ویژگی مشخصه
نام محصول HSK-M-PVDF
کاربرد برای کاربردهای شیمیایی و دمای بالا
ساختار برنج با روکش نیکل
انواع متریک-طول، NPT، متریک، PG، PG.-طولانی
درج گیره PVDF
مواد برنج با روکش نیکل
اورینگ مواد FKM
کلاس حفاظتی IP68 – 10bar/30min، IP 69 K
مهر FKM
محدوده دما -35 درجه سانتیگراد تا +150 درجه سانتیگراد
تایپ رتبه بندی توسط 4، 4X، 6، UL 50E
گونه Metric-long، NPT، Metric، PG، PG.-long
گلند فلزی
گلند فلزی
ویژگی مشخصه
نام محصول HSK-M-MULTI
ساختار برنج با روکش نیکل
انواع PG، متریک، NPT
درج گیره پلی آمید V0 مطابق UL94
مواد برنج با روکش نیکل
اورینگ مواد NBR
کلاس حفاظتی IP65، IP68 – 10 bar و تخصیص بهینه تمام سوراخ‌ها
مهر الاستومر
محدوده دما -40 درجه سانتیگراد تا +100 درجه سانتیگراد
گونه PG، متریک، NPT
گلند فلزی
گلند فلزی
ویژگی مشخصه
نام محصول HSK-Mini-EMC
خصوصیت گلدان کابل با کوچکترین ابعاد
انواع متریک
مواد برنج با روکش نیکل
اورینگ مواد NBR
کلاس حفاظتی IP68 – 1bar/30min
مهر TPE
محدوده دما -20 درجه سانتیگراد تا +100 درجه سانتیگراد
گونه متریک
گلند فلزی بزرگ
گلند فلزی بزرگ
ویژگی مشخصه
نام محصول HSK-XL
خصوصیت کابل کشی بزرگ برای قطر کابل تا 90 میلی‌متر
انواع جی، متریک
مواد برنج با روکش نیکل
اورینگ مواد NBR
کلاس حفاظتی IP68 – 1bar/30min
مهر NBR
محدوده دما -20 درجه سانتیگراد تا +100 درجه سانتیگراد
گونه G، متریک
